Противопожарный клапан КЛОП-2

Противопожарные клапаны КЛОП®-2 по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (огнезадерживающие) и нормально закрытые.
Нормально открытые (НО) клапаны КЛОП®-2 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КЛОП®-2 предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Клапаны КЛОП®-2 изготавливаются в обычном (общепромышленном), морозостойком и специальном исполнениях.
Клапаны КЛОП®-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП®-2 во взрывобезопасном исполнении.
Клапаны нового поколения КЛОП®-2 отличаются от ранее выпускаемых клапанов КЛОП®-1 улучшенными пожарно-техническими и аэродинамическими характеристиками.
Предел огнестойкости нормально открытых клапанов КЛОП®-2(60)-НО при установке в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости или за ее пределами на участке воздуховода с нормируемым пределом огнестойкости – EI 60.
При установке клапана в проеме строительной конструкции указанный в сертификате предел огнестойкости обеспечивается как с присоединением воздуховода к клапану при возможном двухстороннем тепловом воздействии, так и без присоединения воздуховода.
Предел огнестойкости нормально закрытых клапанов КЛОП®-2(60)-НЗ при установке в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости или за ее пределами на участке воздуховода с нормируемым пределом огнестойкости – EI 60.
Предел огнестойкости нормально открытых клапанов КЛОП®-2(90/120)-НО при установке:
– в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости с присоединением
воздуховода при расположении привода со стороны теплового воздействия – EI 90/120;
– в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости с присоединением
воздуховода при расположении привода со стороны, противоположной тепловому воздействию – EI 90/120;
– в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости без присоединения
воздуховода при тепловом воздействии со стороны, противоположной расположению привода – EI 30/30;
– на участке воздуховода за пределами ограждающей строительной конструкции – EI 90/120.
Предел огнестойкости нормально закрытых клапанов КЛОП®-2(90/120)-НЗ при установке в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости или за ее пределами на участке воздуховода – EI 90/120.
Противопожарные НО клапаны КЛОП®-2(60/90/120) соответствуют требованиям п. 6.11 СП 7.13130.2013, предъявляемым к их монтажу как в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости, так и за их пределами на участке воздуховода с любой стороны указанных конструкций.
Повышенный предел огнестойкости противопожарных НО клапанов КЛОП®-2(60)-НО по сравнению с клапанами КЛОП®-2(90/120)-НО при их установке в проеме огнестойкой строительной конструкции без присоединения воздуховода (например, в проеме (отверстии) для перетекания воздуха), в соответствии со схемой сертификационных испытаний А.4 по ГОСТ Р 53301-2013 и ГОСТ 34720-2021, обусловлен применением в конструкции заслонки огнестойкого материала с другими теплофизическими характеристиками, повышающими огнестойкость заслонки.

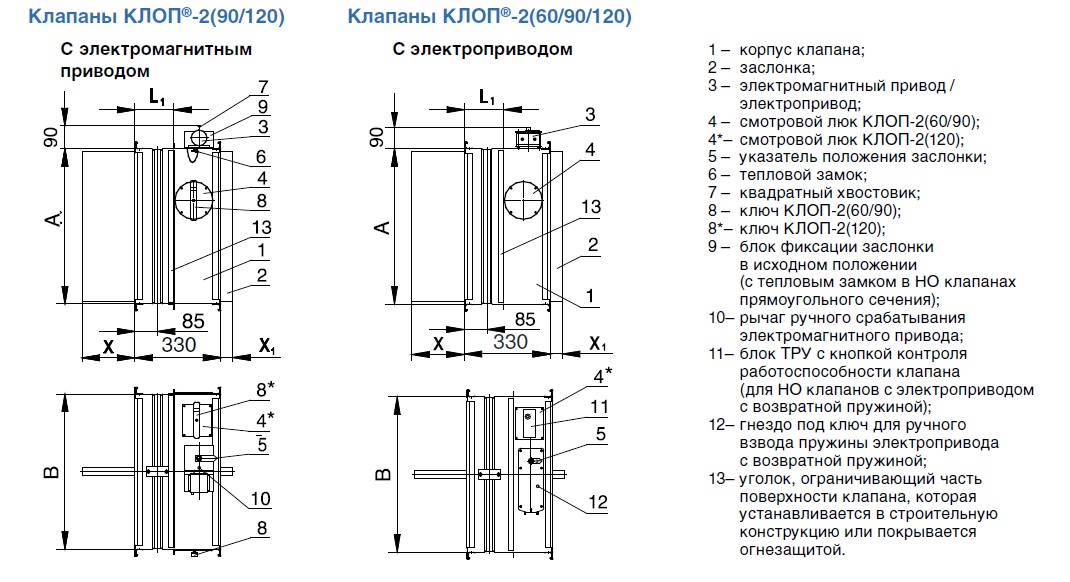

Клапаны КЛОП®-2 выпускаются прямоугольного сечения с двумя фланцами и круглого сечения под фланцевое или ниппельное соединение.

Привод клапанов устанавливается снаружи корпуса.

Клапаны КЛОП®-2(90/120) изготавливаются с электромагнитными приводами или электроприводами, клапаны КЛОП®-2(60) – только с электроприводами. Корпус клапанов изготавливается из оцинкованной стали.

Заслонка клапанов выполнена с использованием негорючих теплоизоляционных материалов. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «Нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ.

Клапаны КЛОП®-2 работоспособны в любой пространственной ориентации.

Основными отличительными особенностями клапанов КЛОП®-2 являются:

• высокое аэродинамическое качество (значительно пониженные по сравнению с одностворчатыми клапанами других производителей потери давления на клапанах КЛОП®-2(60/90/120), что особенно актуально для небольших
  нормально открытых (НО) клапанов с размером В≤300 мм систем общеобменной вентиляции и клапанов любых размеров «высокоскоростных» систем противодымной вентиляции);
• повышенная надежность выполнения НО клапанами защитных функций при пожаре (смещение привода за пределы закрытой заслонки в конструкции клапанов КЛОП®-2 исключает необходимость его защиты специальным кожухом, снижающим огнестойкость противопожарной преграды в месте установки клапана и усложняющим доступ к приводу и монтаж клапанов);
• простота и удобство монтажа (установка клапана в строительной конструкции с нормированным пределом огнестойкости и нанесение огнезащиты на корпус клапана при его установке за пределами конструкции осуществляется аналогично обычному участку воздуховода, наличие дополнительной ниши для защитного кожуха не требуется).

Нормально открытые (НО) клапаны КЛОП®-2(60/90/120) изготавливаются в различных модификациях в зависимости от типа привода:

• КЛОП®-2(90/120) с электромагнитным приводом в комбинации с тепловым замком на 72 °С или по специальному заказу на 93 и 141 °С (клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового
  замка);
• КЛОП®-2(60/90/120) с электроприводами с возвратной пружиной в комбинации с терморазмыкающим устройством (ТРУ) на 72 °С (по специальному заказу на 93 или 141 °С).

Нормально закрытые (НЗ) клапаны КЛОП®-2 (60/90/120) выпускаются с электромагнитным приводом без теплового замка (только КЛОП®-2(90/120) или реверсивными электроприводами (КЛОП®-2(60/90/120).
Подачу сигнала на открытие нормально закрытых клапанов рекомендуется производить на 20-30 секунд раньше пуска вентилятора.
При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.
При установке клапанов в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, при монтаже клапанов КЛОП®-2 рекомендуется обеспечивать открытое положение их заслонки в плоскости поворота потока или применять клапаны КЛОП®-3 и КЛОП®-4.
Вид климатического исполнения обычных (общепромышленных) клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С , где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.
Вид климатического исполнения «морозостойких» клапанов - УХЛ2 по ГОСТ 15150-69. Область применения «морозостойких» клапанов подробно описана в подразделе «Клапаны „морозостойкого“ исполнения» на стр. 41.
Клапаны «морозостойкого» исполнения изготавливаются только с электроприводами.
Значение коэффициента удельного сопротивления воздухопроницанию Sкл клапанов КЛОП®-2 при расчете подсоса воздуха по формуле (4) может быть принято равным не менее 2,5·104 м3/кг.
